Мы выпустили бесплатную версию TOOLS - TOOLS FREE

SIGNAL TOOLS - плагин для создания строительной модели и контроля объема выполненных работ. FREE версия включает плагины SIGNAL for Revit (S4R) Free и Signal for Navis (S4N) Free, которые позволяют получать объемы из модели и отмечать факт выполнения работ.

S4R free

Во Free версии плагина для Revit есть необходимый функционал по созданию строительной модели (СТМ) и нарезке выполненных работ согласно захваткам, т.е. вы можете фиксировать (переносить) элементы из проектной модели в СТМ со всеми нужными вам параметрами, копировать оси/\u200Dуровни.

Далее, по выбору, либо сразу в Revit отмечаете дату выполнения элементов на СТМ (Завершить/\u200DПринять/\u200DЗапланировать) и экспортируете в *NWC, либо просто переключаете стадию у элементов на "Выполнено", экспортируете в *NWC и уже в Navisworks отмечаете дату выполнения. (на\u00A0ваш\u00A0выбор,\u00A0как\u00A0удобно)

Команды Расчета (Объем/\u200DПлощадь/\u200DДлина) тоже остаются, можно посмотреть расчетные параметры элементов.

Также появилась новая функция "Создание поверхностей", она позволяет строить поверхности по граням: это удобно, например, для создания многослойных фасадов по голым бетонным стенам - прокликиваете грани с нужным материалом и получаете готовый фасад с параметрами, на котором также можно отмечать даты выполнения.

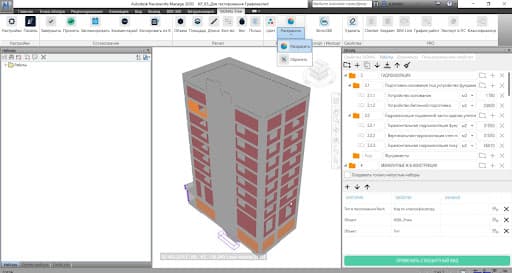

S4N free

В плагине для Navisworks мы оставили все для взаимодействия с СТМ. Вы можете проставлять даты выполнения (Завершить/\u200DПринять/\u200DЗапланировать), оставлять комментарии в элементах.

Кнопка "Копировать из R" позволяет копировать все параметры из Revit, если вы там проставляете факт выполнения. Это удобно для дальнейшей работы с моделью.

Остаются Команды расчета, чтобы посмотреть Объем, Площадь и т.д. К этим командам добавилась одна команда ПОЛЬЗ. В ней вы можете создавать свои количественные параметры со своими коэффициентами, например, чтобы измерить опалубку в квадратных метрах по монолитным конструкциям.

Также остается раскраска элементов (Цвет) и раскраска элементов по сценариям - раскрасить элементы с комментариями, или те которые были выполнены или просто по пользовательскому цвету.

Фото360 - делает фотки по Точкам обзора, которые можно загрузить в наш SIGNAL\u00A0INSPECTION и сравнить модель с тем, что сделали на стройплощадке.

Удалить - удаляет все свойства из вкладки SIGNAL.

Плюс, мы перенесли Виды работ в Панель SIGNAL, теперь они под рукой и не блокируют все действия в Navis'e. В этой же панели оставили Свойства SIGNAL, чтобы долго в стандартных свойствах их не искать, Документы, которые можно к файлам привязать (КС-2,\u00A0Акты,\u00A0ИД\u00A0и\u00A0др.) и польз. свойства.
